本構方程描述材料變形的基本信息，它用數學方法整合在熱加工變形條件下材料變形熱力參數之間的數量關系，即流動應力與應變、應變速率以及溫度之間的相互關系。材料的本構模型的獲得，通過等溫壓縮、扭轉和拉伸等實驗方法獲得材料的應力一應變曲線，并根據材料的流動應力變化特點和工藝條件的不同，計算得到本構方程。

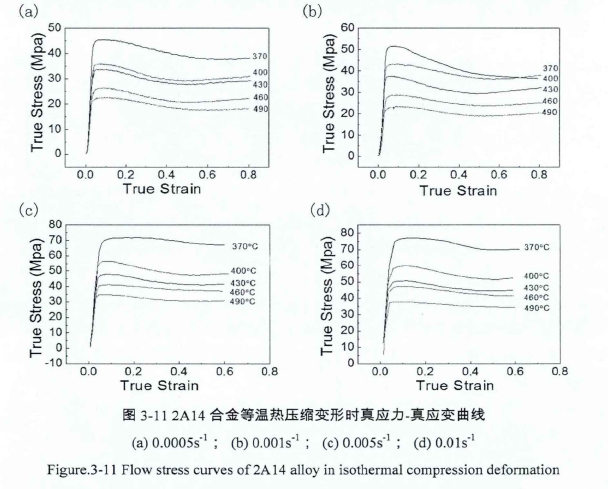

圖3-11所示為擠壓一退火態2A14合金棒材等溫熱壓縮變形時的真應力一真應變曲線。由圖3-11可見，在溫度為370-490℃，應變速率為0.0005-0.01/s下的變形條件下，合金表現出明顯的穩態流變特征，即流變應力先隨應變的增加而迅速上升，然后進入穩態流變階段，穩態流變應力隨著變形的繼續進行緩慢下降，而且穩態流變應力隨著變形溫度的升高而降低;在同一變形溫度下，流變應力隨著應變速率的上升而上升，說明在該實驗條件下合金具有正的應變速率敏感性，即溫度越低，應變速率越高，變形越困難。

鳳谷工業爐集設計研發,生產銷售,培訓指導,售后服務一體化,專利節能技術應用,每年為企業節省40%-70%的能源成本,主要產品加熱爐,工業爐,節能爐,蓄熱式爐,垃圾氣化處理設備，歡迎致電咨詢:0510-88818999
