上節中所得的優化輥鍛毛坯是按照優化面積法所得，并且直接將其作為始毛坯進行數值模擬，未考慮輥鍛過程的影響，因此需要對其進行四道次輥鍛有限元模擬與預鍛、終鍛模擬，以保證數值模擬的可靠性。

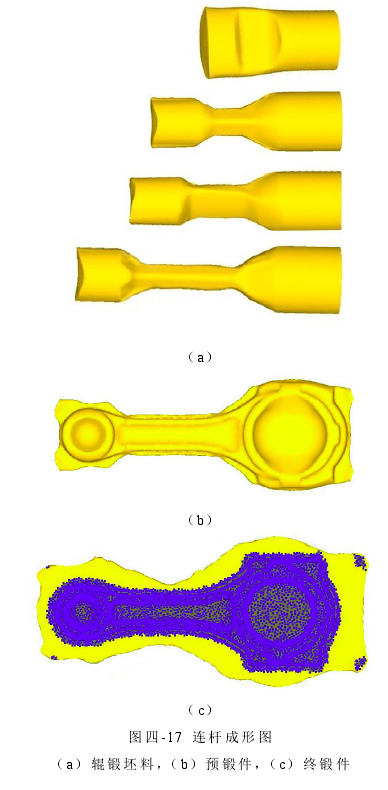

參照第三章的輥鍛工藝設計方法，對優化后的毛坯進行輥鍛工藝設計，得到輥鍛毛坯圖及輥鍛模具，建立有限元模型后，對優化后方案進行數值模擬，得到如圖4-17所示連桿成形圖。從圖中可以看出，終鍛件充滿，飛邊較為均勻，提高了材料利用率。
