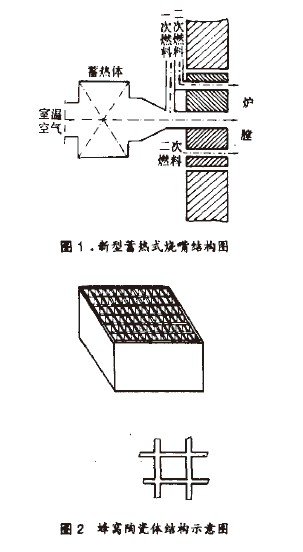

圖l為一種能實現高溫低氧燃燒的燒嘴結構示意圖．它主要由蜂窩陶瓷蓄熱室、一次燃料與二次燃料噴口、高溫空氣噴口及絕熱管道等組成．蜂窩陶瓷蓄熱室作用有2點：一是當爐內高溫煙氣經過蓄熱室時，與陶瓷蓄熱體進行以對流和輻射換熱為主的熱交換，蓄熱體被加熱，煙氣溫度降低．蓄熱室起蓄熱作用；二是經過切換后，當室溫下的冷空氣進入蓄熱室時，蓄熱體釋放顯熱，以對流換熱為主的方式加熱空氣，使空氣溫度預熱到800℃以上，蓄熱室起預熱空氣的作用．蜂窩陶瓷蓄熱體主要成分為氧化鋁，圖2為其結構示意圖．由于該蓄熱體具有很大的比表面積，比普通陶瓷球蓄熱體的比表面積大4—5倍，因而采用這種蓄熱體，只需較小的體積就可實現高溫煙氣顯熱的“極限”回收，使空氣溫度從室溫預熱到接近爐內煙氣溫度，從而達到高溫低氧燃燒所需的溫度條件．

燃料分一次燃料和二次燃料共2路供入爐膛，一次燃料流量比二次燃料流量少得多．一次燃料噴入經蓄熱室預熱后的助燃劑氣流中，在噴入爐膛前發生燃燒，燃燒的混合氣流高速噴射到爐內，劇烈地引射周圍靜止氣體或低速氣流，形成回流區．一次燃料的燃燒消耗助燃劑中的部分氧氣，加上爐內煙氣再循環，進一步降低燃燒區氧體積分數，使燃燒區內氧體積分數低于15％，從而滿足高溫低氧燃燒所需的低氧條件；二次燃料則在合適的位置以適當的角度直接噴入爐內，發生高溫低氧燃燒．對不同的工業爐，針對不同的要求，其位置、角度會有所改變．
