數據采集儀以1Hz的頻率記錄空氣溫度，實驗正式開始前一分鐘即采集數據持續采集的時間約為600s，同時記錄實驗段的阻力。實驗段進出口通道各均勻布置九個熱電偶以采集空氣溫度，熱電偶使用之前利用已有精度為士o.1℃的鉑金熱電阻進行熱電偶溫度測試誤差為±0.5℃。實驗段進出口周圍各均勻布置8個靜壓測口，流道的上下面各有3個靜壓測口，流道左右各有一個靜壓測口。壓差通過補償式微壓計測得，壓力測量3次取平均值，誤差在0.3Pa范圍內。通過風機風閥不斷改變空氣流速，在整流段后面通道中央位置用熱線風速儀測量風速，誤差在5%以內。

實驗過程中發現空氣通過實驗段后，同一流道中，在豎直截面上不同位置流體的溫度有較大的溫差。因此，為了減小流體不均勻流動帶來的溫度分布不均勻造成的測量誤差，實驗測量流體進出口溫度時采取了多點布置，結果采取平均值的方法。圖2.2中的黑點表示流道中溫度采集點。

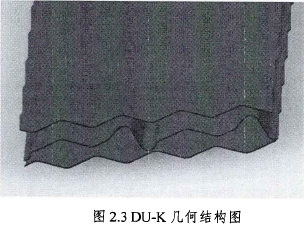

實驗中蓄熱元件的尺寸參數為600 mm×127 mm，實驗元件的材料為低碳鋼，厚度為0.5mm，導熱系數為46.4 W/m. K，比熱為502.4 J/Kg} K。蓄熱元件的波形為DU-K，其當量直徑dl為9.96 mm，擾流孔直徑d為4 mm。當量直徑的計算利用傳統計算方法，即四倍截面面積與濕周的比值。實驗段由4塊定位板和5塊波紋板組合而成。其組合形式如圖2.3所示，上為定位板，下為波紋板。
