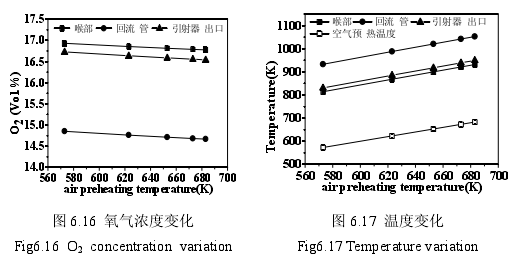

圖6.16和圖6.17分別為煙氣自循環燃燒器對爐膛入口處的空氣含氧濃度和預熱溫度影響的模擬結果。由于實驗條件的限制，采用實驗儀器測量的難度較大，因此只進行了數值模擬。從圖中可以看出，參與回流的高溫煙氣可以將高溫空氣進行二次稀釋和加熱，如空氣預熱溫度為573K，含氧濃度為21%時，在引射器喉部處助燃空氣氧濃度下降至16. 9%，空氣溫度上升至814K，在引射器出口即爐膛入口處，由于高速射流卷吸了周圍的燃燒產物，進一步稀釋和加熱了助燃空氣，此處的氧氣濃度下降為16.7%溫度上升到了831K。隨著空氣預熱溫度的升高，煙氣自循環燃燒器稀釋和加熱助燃空氣的效果越來越好，在引射器喉部、煙氣回流通道和爐膛空氣入口處氧氣濃度逐漸下降，溫度逐漸上升。
