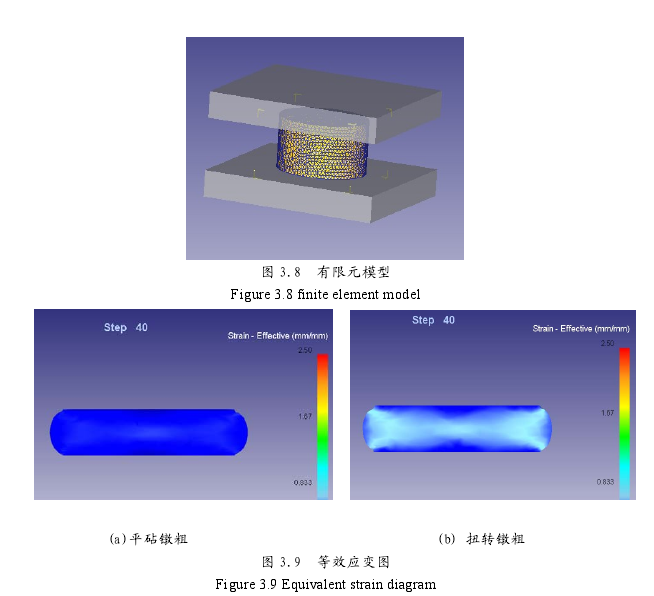

有限元模型及模擬條件設置：如圖 3.8，坯料為 30Cr2Ni4Mo V 鋼錠，高度 H 為100mm，直徑 D 為 200mm，高徑比為 0.5，初始溫度為 1200℃，網格劃分為 20000 個。上下模具材料選為剛性材料。上模下壓速度為 5mm/s，下壓量為 40%，下模繞 Z 軸旋轉，平砧鐓粗角速度為 0，扭轉鐓粗選擇角速度為 0.1rad/s，摩擦系數選取 0.3。各參數對比如表 3-5 所示，其中平均等效應變計算為：在鋼錠中心橫截面沿軸線方向取 5個節點，再沿徑向方向取 4 個點，并測量各個節點的等效應變值，然后計算平均等效應變值。

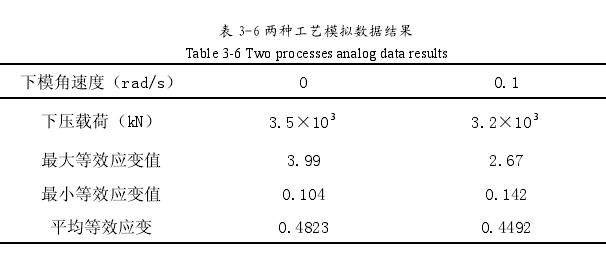

從表 3-6 可以看出，扭轉鐓粗比傳統平砧鐓粗下壓載荷有所減小，這是由于扭轉鐓粗在坯料上施加了扭矩，存在剪應力，從而降低了在鐓粗時所需的下壓載荷。而對于等效應變來說，扭轉鐓粗最大最小等效應變差值比較小，等效應變分布較平砧鐓粗均勻，但是所產生的最大有效應變值相等較小。從圖 3.9 可以看出，相對于平砧鐓粗，扭轉鐓粗的難變形區域明顯減小，增大了鐓粗對鋼錠心部材料的影響，從而能更好的細化鋼錠的晶粒，使得鍛件質量提高。
