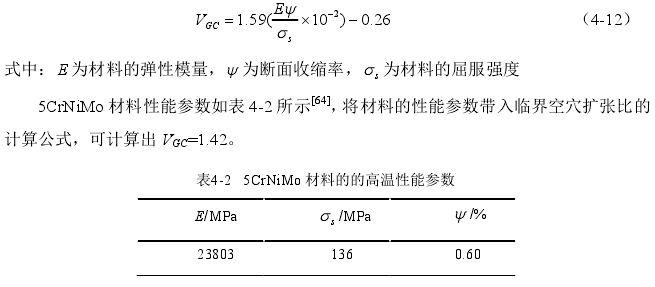

學者鄭長卿對空穴擴張比計算經過了長期研究，總結出了不同材料在以拉應力為主應力的情況下，臨界空穴擴張比的經驗計算公式：

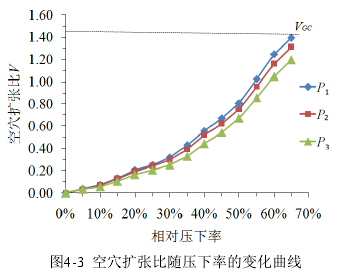

計算數據結果，空穴擴張比隨壓下率的變化曲線如圖 4-3 所示。由圖可見，鋼錠表面 P1、P2和 P3點的在載荷下的空穴擴張比都隨壓下率的增大而迅速上升，其中鋼錠表面的中心 P1點的空穴擴張比值上升速度最快，空穴擴張比的值是最大的，這可以判定 P1點是最容易開裂的危險的點。當壓下率到達 65%時，當 P1點的空穴擴張比值已經接近于臨界空穴擴張比 VGC時，在壓下率繼續增大情況下，P1點的空穴擴張比就會超過臨界空穴擴張比，此時就會產生微裂紋，并有可能進一步擴張成為宏觀裂紋。

通過對鋼錠表面裂紋的產生危險點的計算和預測，在 5Cr Ni Mo 熱作模具鋼的鐓粗鍛造過程，要嚴格控制好壓下率大小，壓下率不能過大，以保證鍛件的質量。此次鐓粗過程壓下率最大不能超過 65%，即鐓粗鍛造比不超過 2.8，否則鋼錠表面就可能有會產生裂紋。

鳳谷工業爐集設計研發,生產銷售,培訓指導,售后服務一體化,專利節能技術應用,每年為企業節省40%-70%的能源成本,主要產品加熱爐,工業爐,節能爐,蓄熱式爐,垃圾氣化處理設備，歡迎致電咨詢:0510-88818999
