1)室溫拉伸

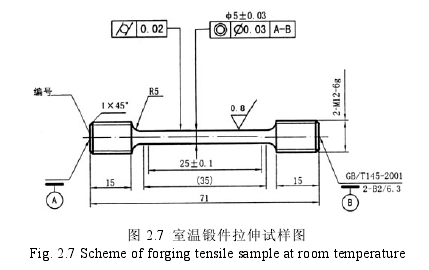

室溫鍛件拉伸試樣按中國人民共和國航空工業標準中室溫拉伸試樣規格加工而成(圖2.7。在WDW-100KN試驗機上進行拉伸試驗，獲得材料的屈服強度(δs）、抗拉強度(Rm}，計算其延伸率(δ)和斷面收縮率(Ψ）。室溫拉伸性能測試在WDW-10KN型拉伸機上進行，試驗過程按照HB5143-96進行，拉伸速率為1 mm/min，每個測定值為3次測量的平均值。

2)電導率測試

高強鋁合金的電導率和合金的抗應力腐蝕能力密切相關，電導率高則對應著較高的抗應力腐蝕能力。所以通常都采用電導率來間接衡量與判斷合金的抗應力腐蝕性能。本實驗的電導率測試在SIGMASCOPE SMP10型電導儀上進行，測量前用標準塊進行校準。每次取值為3次測量的平均值(單位為%AICS)。

3)斷裂韌性

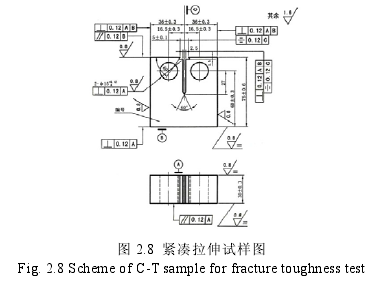

用于檢測金屬材料斷裂韌性的標準試樣主要有三點彎曲試樣和緊湊拉伸試樣，這里采用緊湊拉伸試樣，試樣的尺寸如圖2.8所示。斷裂韌性測試在MTS-810型高頻試驗機上進行，測試按照HB5287-96進行，取3個試樣的平均值。

鳳谷工業爐集設計研發,生產銷售,培訓指導,售后服務一體化,專利節能技術應用,每年為企業節省40%-70%的能源成本,主要產品加熱爐,工業爐,節能爐,蓄熱式爐,垃圾氣化處理設備，歡迎致電咨詢:0510-88818999
