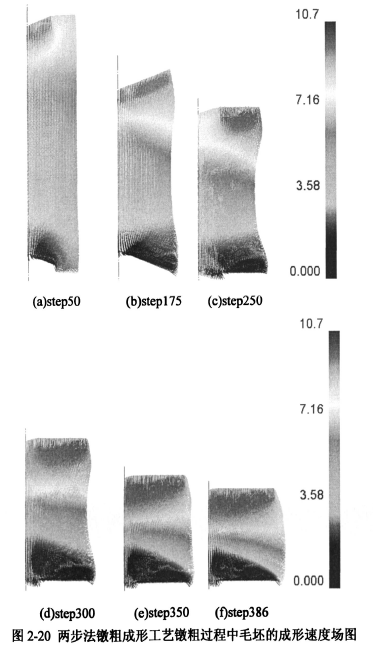

圖2．20中列出的是L=Omm，圓錐形砧砧角為2l。時，即變形最均勻時，H／D=2．5坯料采用兩步法鐓粗成形工藝過程中毛坯的成形速度場分布。

鐓粗過程中，上砧作為主動模具，下砧固定不動，坯料上端面為主動變形區，下端面為被動變形區，因此從圖中可以看出上端坯料的流動速度遠遠大于下端坯料的流動速度。(a)．(b)圖中坯料在上砧作用下，同時向毛坯內部和側表面流動，側表面金屬流動相對于中心處容易，使得毛坯出現凹坑；(c)．(d)圖中更換平砧后，毛坯上下端面的金屬流動再一次開始貼模，未完全貼模時，毛坯向中心流動更快，完全貼模后，毛坯內部的金屬向外流動更容易，故貼模過程中凹坑先增大后減小；(c)．(f)圖中平砧繼續下壓，完成鐓粗工序，上下端面的金屬在摩擦的作用下，向側表面流動較為緩慢，毛坯側表面的金屬受到內部金屬的作用向外流動的速度較大，使得凹坑消失。
