過冷奧氏體等溫轉變曲線說明：

1)由過冷奧氏體開始轉變點連接起來的曲線稱為轉變開始線;由轉變終了點連接起來的曲線稱為轉變終了線。A 1線以右轉變開始線以左的區域是過冷奧氏體區;A1線以下,轉變終了線以右和Ms點以上的區域為轉變產物區;在轉變開始線與轉變終了線之間的區域為過冷奧氏體和轉變產物共存區。

2)過冷奧氏體在各個溫度等溫轉變時,都要經過一段孕育期（它以轉變開始線與縱坐標之間的水平距離來表示）。對共析碳鋼來說,轉變開始線在550℃出現拐彎，該處被稱為C曲線的鼻尖,它所對應的溫度稱為鼻溫。

3)共析碳鋼的過冷奧氏體在三個不同溫度區間,可發生三種不同的轉變:在C曲線鼻尖以上部分,即A1~550℃之間過冷奧氏體發生珠光體轉變,轉變產物是珠光體,故又稱珠光體轉變;在C曲線鼻尖以下部分,即550℃~Ms之間,過冷奧氏體發生貝氏體轉變,轉變產物是貝氏體,故又稱貝氏體轉變;在Ms點:以下,過冷奧氏體發生馬氏體轉變,轉變產物是馬氏體,故又稱馬氏體轉變。

亞共析和過共析鋼的等溫轉變C曲線,與共析鋼的不同是,亞共析鋼的C曲線上多一條代表析出鐵素體的線。過共析鋼的C曲線上多一條代表二次滲碳體的析出線。

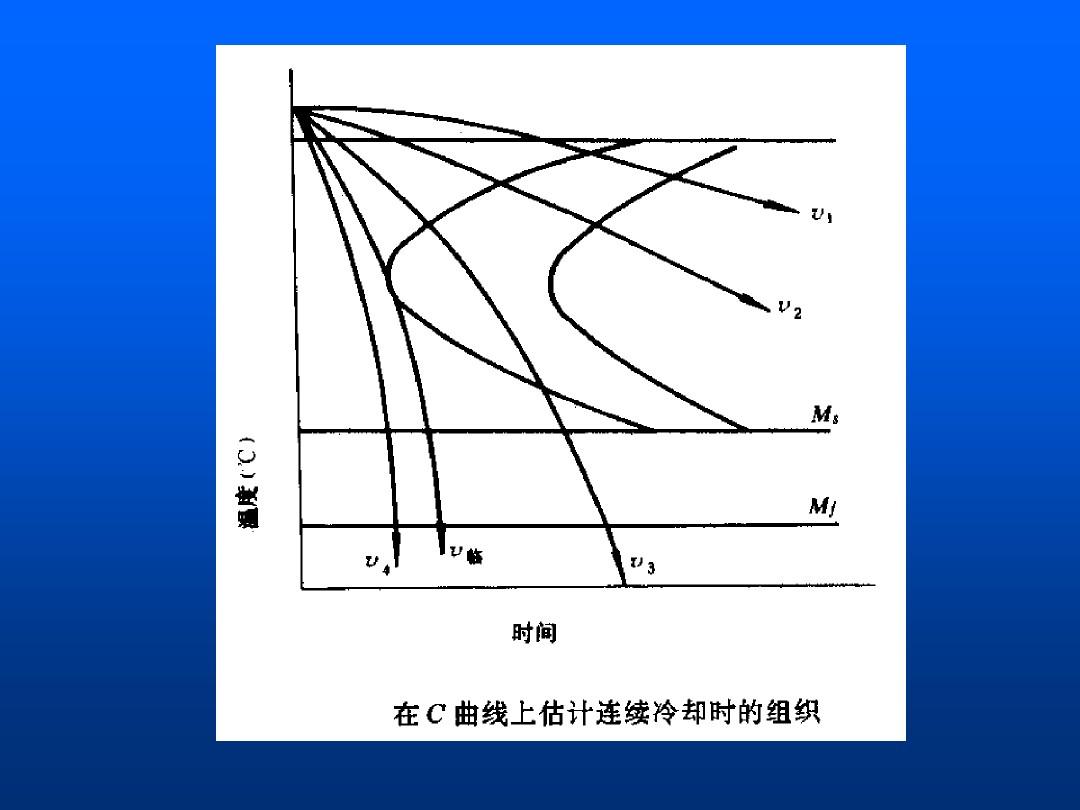

影響 C 曲線形狀和位置的主要因素有：

凡是提高奧氏體穩定性的因素,都使孕育期延長,轉變減慢,因而使C曲線右移。-反之,使C曲線左移。碳鋼c曲線的位置與鋼的含碳量有關,在亞共析鋼中,隨著含碳量的增加,鋼的C曲線位置右移。在過共析鋼中,隨著含碳量的增加,c曲線又向左移。除此之外,鋼的奧氏體化溫度愈高,保溫時間愈長,奧氏體晶粒愈粗大,則C曲線的位置愈右移。
