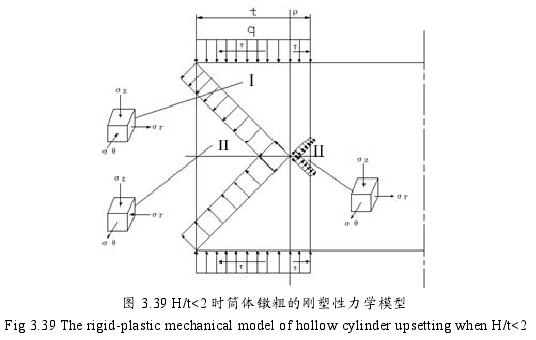

當H/t<2時(圖3. 39，此時中性層大于內徑，由于毛坯端部摩擦力的影響，形成了I區域的難變形區。若忽略該區域的彈性變形，我們可以將I區域視為剛性區。變形力由I區域傳給II區域。II區域很容易滿足塑性變形的條件，因而會首先產生塑性變形，所以該區域稱之為主動變形區，主動變形區的金屬向內外兩側同時流動。所以，從各區域的應力狀態可以得出，當H/t<2時的筒體墩粗時，筒體外形的變形特征為內、外表面產生雙鼓形。物理實驗與模擬結果很好的驗證了上述剛塑性力學模型的正確性。當內孔壁產生嚴重鼓形時不利于與后續的芯軸拔長或馬杠擴孔工藝銜接，但可以作為某些圓環類鍛件的終鍛工藝，用以增加軸向鍛比。
