高度H/壁厚t=3外徑D/壁厚t分別取3, 4,  5,  6時的模擬結果

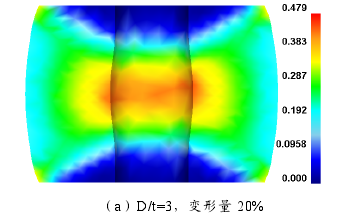

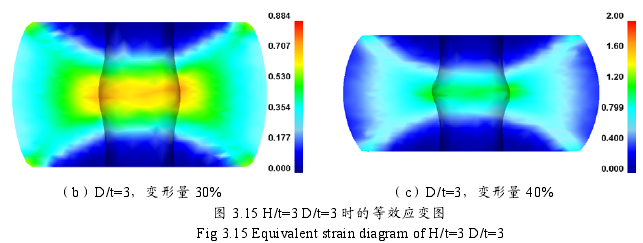

(1) D/t=3時空心鋼錠分別在20%, 30%, 40%墩粗壓下量下的等效應變圖:

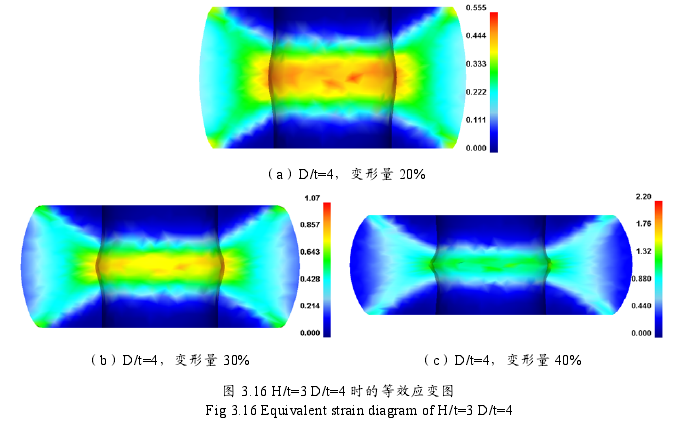

(2) D/t=4時空心鋼錠分別在20%, 30%, 40%墩粗壓下量下的等效應變圖:

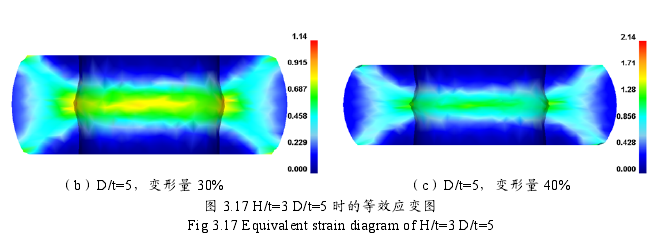

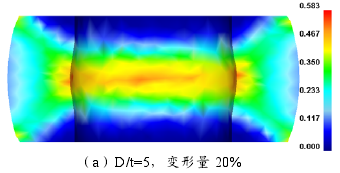

(3 ) D/t=5時空心鋼錠分別在20%, 30%, 40%墩粗壓下量下的等效應變圖:

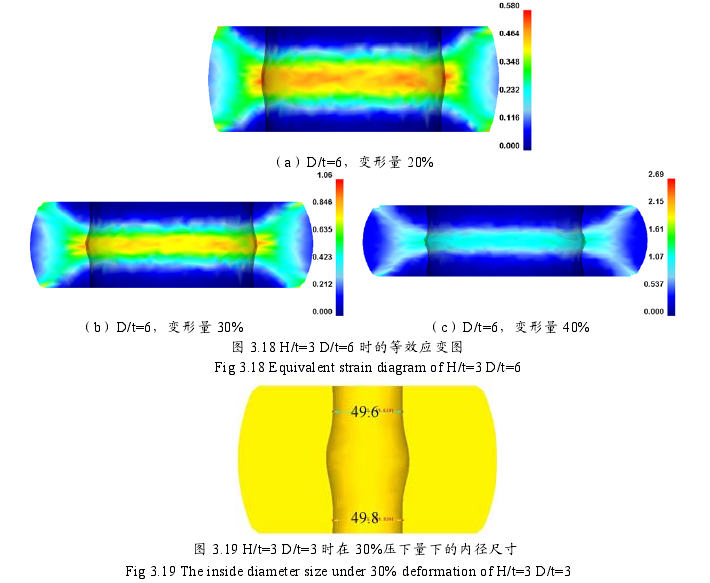

(4) D/t=6時空心鋼錠分別在20%, 30%, 40%墩粗壓下量下的等效應變圖:

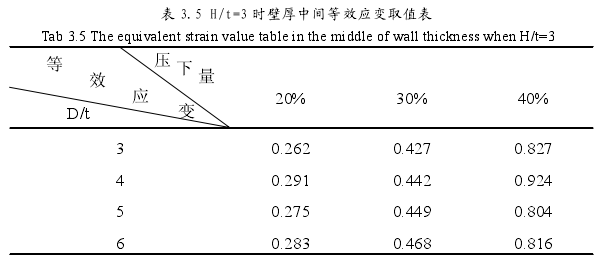

    由圖3. 15,  3. 16,  3. 17和3. 18可以看出，在H/t=3時，不同D/t的空心鋼錠變形趨勢一致。變形開始時有內孔壁凹陷的趨勢，隨著變形量的增加，空心鋼錠內孔壁凹陷越來越嚴重，同時變形不均勻程度也增大，圖3. 19是壓下量為30%時的內徑尺寸，此時內徑尺寸不減小。H/t=3時內孔壁出現明顯的凹陷，當凹陷不嚴重時，在后續拔長和擴孔工序中可以將凹陷壓平，當凹陷嚴重時，后續拔長或擴孔時可能產生折疊，導致鍛件報廢，因此，實際鍛造過程中應綜合考慮變形量與內孔壁凹陷程度之間的關系，確定合理的壓下量。H/t=3時，不同D/t在不同壓下量下，壁厚中間的等效應變值如表3. 5所示，D/t=3和D/t=4、壓下量為40%時內孔凹陷嚴重且變形不均勻;D/t=5和D/t=6,壓下量為40%時內孔起皺且變形不均勻。綜合考慮空心鋼錠壁厚中間等效應變和內孔凹陷嚴重程度，H/t=3時壓下量在20-30%之間較為合理。
