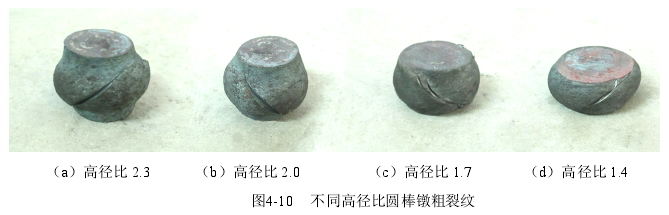

圓棒料鐓粗后表面都產生了不同程度的裂紋，其表面裂紋情況如圖 4-10 所示，不同高徑比的圓棒料鐓粗后產生的裂紋都出現在圓棒腰鼓型面上，基本都是由圓棒料鼓肚的中心位置開始產生初始裂紋的，這與前面模擬結果鐓粗裂紋產生預測位置的結果是一致的。不同高徑比鐓粗試驗裂紋的長度并不一致，但是裂紋方向都是與豎直方向呈一定的傾角，這是由于鐓粗過程中，棒料軸向受壓縮時，內部會產生一個 45°剪切的力，導致了棒料鼓肚中心處開始破裂后，裂紋產生的方向傾向于 45°角。

鳳谷工業爐集設計研發,生產銷售,培訓指導,售后服務一體化,專利節能技術應用,每年為企業節省40%-70%的能源成本,主要產品加熱爐,工業爐,節能爐,蓄熱式爐,垃圾氣化處理設備，歡迎致電咨詢:0510-88818999
