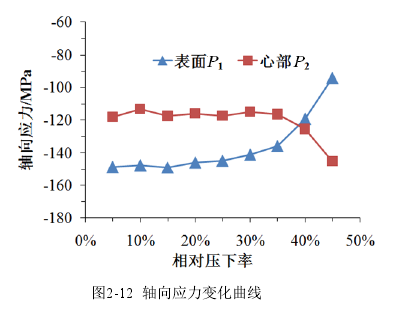

坯料表面P1點和心部P2點的軸向應力變化的跟蹤曲線如圖2-12所示。從軸向應力變化曲線可以看出，整個墩粗過程中，兩點受到的軸向應力均為壓應力，當墩粗壓下率小于30%時，P1點和P2點的應力值基本保持不變。當壓下率大于30%時，P1點的軸向應力值開始隨著壓下率的增大而呈線性減小;而P2點的軸向應力值則開始隨著壓下率的增大而呈線性迅速增大;在壓下率小于40%時，P2點的軸向壓應力值小于P1點的軸向壓應力值。當壓下率大于40%時，P2點的軸向應力值開始大于P1點的軸向應力值，并隨著壓下率的增大，兩點之間軸向應力的差值也逐漸擴大。其原因是在壓下率比較小的階段，坯料只在高度方向變化較快，而腰鼓形增大趨勢不明顯，因此坯料表面和心部中心點處的軸向應力變化不大。當壓下率大于30%時，坯料腰鼓形變化越來越明顯，坯料表面逐漸出現以拉應力為主的應力狀態，所以表面中心點軸向壓應力下降;而坯料心部點由于坯料高度的減少，軸向壓應力有所增大。

鳳谷工業爐集設計研發,生產銷售,培訓指導,售后服務一體化,專利節能技術應用,每年為企業節省40%-70%的能源成本,主要產品加熱爐,工業爐,節能爐,蓄熱式爐,垃圾氣化處理設備，歡迎致電咨詢:0510-88818999
