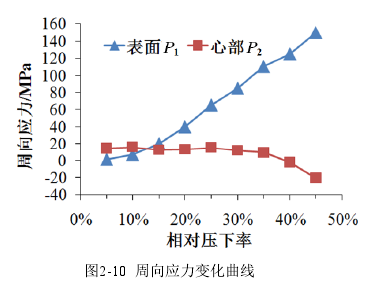

坯料表面P1點和心部P2點的周向應力變化的跟蹤曲線如圖2-10所示。在墩粗起初階段，坯料表面P1點就為拉應力，P1點的拉應力值隨著壓下率的增大而增大;而坯料心部P2點起初階段也為拉應力，P2點的拉應力隨著壓下率的增大而減小。而當壓下率大于30%時，坯料心部的P2點則由起初的周向拉應力逐步的轉變為周向壓應力，應力值隨著壓下率的增大而增大。這是由于墩粗過程，鍛件會產生腰鼓形，起初階段腰鼓形變大趨勢并不特別明顯，因此表面中心點P1應力變化并不明顯，隨著壓下率的增大，腰鼓形變得越來越大，所以表面中心點Pi隨著坯料腰鼓形的增大而表面產生周向拉應力;而坯料心部的周向應力則變化不大，原因是鍛件中心位置由于處于幾何中心，產生的周向應力應力較小，并隨著壓下率增大逐漸由拉應力變為壓應力狀態。

鳳谷工業爐集設計研發,生產銷售,培訓指導,售后服務一體化,專利節能技術應用,每年為企業節省40%-70%的能源成本,主要產品加熱爐,工業爐,節能爐,蓄熱式爐,垃圾氣化處理設備，歡迎致電咨詢:0510-88818999
