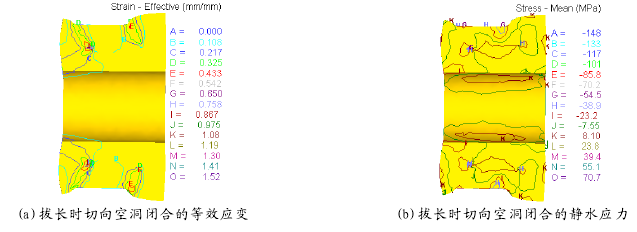

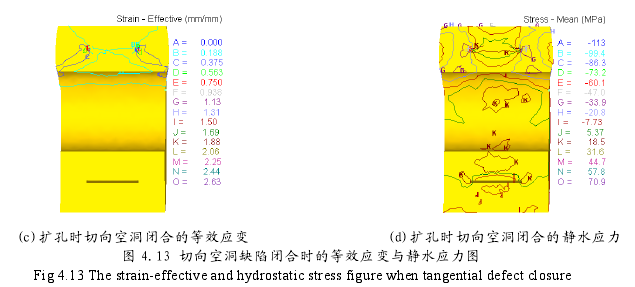

由圖4.13 (a),  (b)可以看出，拔長壓下量達到21. 4%時，可鍛合軸向空洞缺陷。球形空洞缺陷閉合處等效應變為0. 433，空洞缺陷閉合處的靜水應力為壓應力，大小為-54. 5MPa。由圖4.13 (c),  (d)可以看出，拔長壓下量達到24. 6%時，即可鍛合軸向空洞缺陷。球形空洞缺陷閉合處等效應變為0. 563，空洞缺陷閉合處的靜水應力為壓應力，大小為一33. 9MPa。

從拔長和擴孔對球形、徑向、軸向、切向空洞缺陷鍛合模擬可以看出，在鍛造徑向缺陷時，馬杠擴孔比芯軸拔長效果更優，而對于球形、軸向、切向空洞缺陷的鍛合所需壓下量相差不大。相比墩粗工藝，拔長和擴孔對空心鋼錠空洞缺陷的鍛合效果更優，能鍛合各個方向的空洞缺陷且變形分布均勻，通過錯砧鍛造可以均勻的鍛透空心鋼錠。
