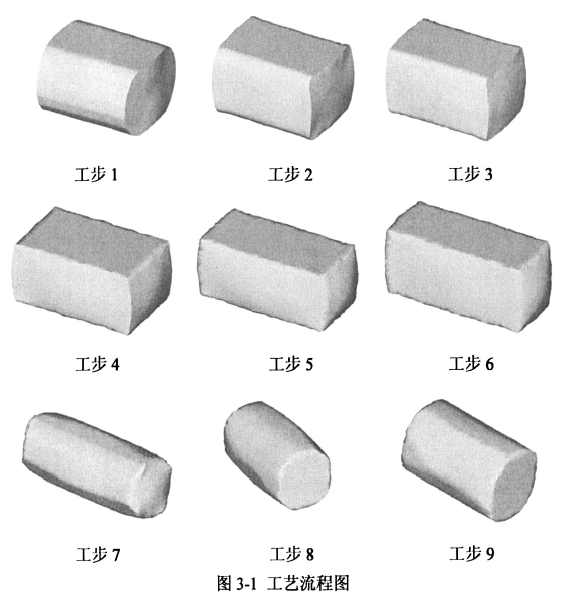

圖3．1為鍛棒工藝流程圖，其工藝流程為拔長．鐓粗．拔長，模擬過程中根據坯料的表面的溫度確定是否進行二次加熱，防止坯料溫度低于終鍛溫度。拔長采用的方式上下平砧的方式拔長，具體步驟：平砧將圓坯料鍛成大截面的方形毛坯，繼續用平砧將大截面的方形坯料鍛成小截面的方形毛坯，最后用平砧將小截面的方形毛坯倒棱滾圓成圓毛坯。

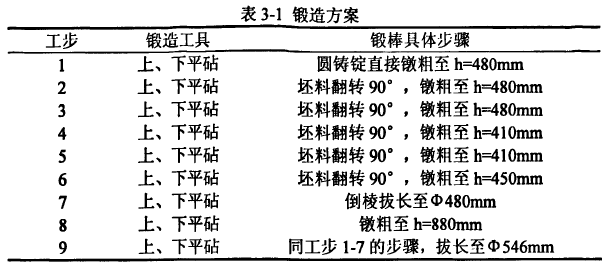

圖中工序l一3為第一次拔長過程中將中630X700 mm的圓坯料，鍛成截面尺寸為540 X 480mm的方形毛坯，工序4-6繼續將上述方形毛坯鍛成截面尺寸為450X430mm的方形毛坯，工序7為經過倒棱滾圓后的毛坯，其尺寸為①480×1210mm，工序8為第一步鐓粗后的毛坯，其尺寸為0586X 880mm，工序9為第二次拔長后的毛坯，其尺寸為546X930mm，詳細過程如表3．1所示。
