目前國內燒結、球團工藝除塵環保設施基本為電除塵器，電除塵器初期除塵效率較高，隨著運行時間的延長，電除塵器的除塵效率普遍下降，能耗增加，粉塵不能達標排放。電除塵器效率下降的主要原因是電極板集灰，而電除塵器大多數采用機械振打清灰，在初期可以保證清灰效果，隨著時間的推移，板線掛灰不斷增加導致自身重量增加，振打加速度變小，且衰減很快，清灰效果不斷減弱，機械振打故障率較高，出現故障后需停機處理，影響除塵效率和設備運轉率。從運行上看，電場電壓較投產初期大大下降，特別是高比電阻粉塵到達極板后電荷不能順利的釋放而粘附在極板上，若清灰不良，粉塵越積越厚，除塵效率大大下降，造成排放超標。而采用聲波清灰與機械振打相結合的方式以及單獨使用聲波清灰的方式都具有大大提高電除塵的除塵效果。聲波清灰技術是最近幾年發展起來的新興技術，本課題選用了一臺球團豎爐50 m的工藝電除塵器安裝江蘇鳳谷節能科技有限公司生產的FGSSC-A型聲波清灰器做試驗、運行、分析，旨在研究聲波清灰與機械振打相結合的清灰效果以及單獨使用聲波振打清灰的可行性。

1聲波清灰系統簡介

1．1聲波清灰系統的流程及主要組成部分

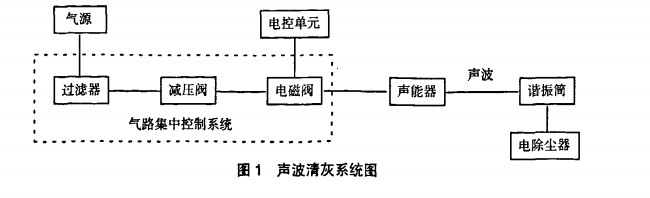

聲波清灰系統主要組成部分見圖1。

整個系統中的核心是聲能器，它是保證系統有效工作的必備部分，它所產生的低頻、高能聲波經由諧振筒放大后進入灰倉；電控單元和氣路集中控制系統是保證聲能器正常工作的重要組成部分，其中電磁閥又是整個清灰系統中的主要控制執行元件。

1．2控制系統

聲波清灰器帶有全自動清灰控制系統，它能按設定的工作程序和工作強度自動完成清灰工作。控制系統分兩部分，一部分是氣源控制系統，另一部分是電控單元，這兩部分通過電磁閥有機的聯成一體，通過電控單元對執行元件電磁閥發出指令進行自動控制。

1．2．1氣源控制系統由空氣過濾器、減壓閥、電磁閥、球閥組成。調整減壓閥可以調節聲波清灰器的聲壓。

1．2．2電控單元的基本組成部分是現場控制箱，它主要由智能時間繼電器組成，具有自動手動轉換功能，自動狀態下可任意設定工作時間和間隔時間。

1．2．3每臺控制箱可以控制2臺聲波清灰器自動工作，通過控制箱的智能時間繼電器視窗可監視每臺聲波清灰器的工作狀態。現場控制箱的控制面板上設有手動按鈕，也可在現場進行手動操作。同時，它還可以接收現場其它上位機發出的信號，實現電除塵控制室內集中控制。此外，考慮到現場工人操作方便，電磁閥的選型采用電動、手動通用型，現場工人在灰斗附近操作電磁閥的手動按鈕，也可控制聲波清灰器工作。該控制箱為防塵、防雨、防濺計，防護等級IP64。

1．3系統使用條件

壓縮空氣：壓力≥0．5 MPa；用量：2．95 m3／min

電力：制式：220 VAC；功率：140 W
