2． 3 甲基乙烯基MQ 硅樹脂對消泡劑性能的影響

甲基乙烯基MQ 硅樹脂可以有效提高二氧化硅的分散性，進而加強二氧化硅與二甲基硅油的協同消、抑泡性能。但是加入過多會導致硅膏乳化困難，消泡劑乳液穩定性降低。因此甲基乙烯基MQ 硅樹

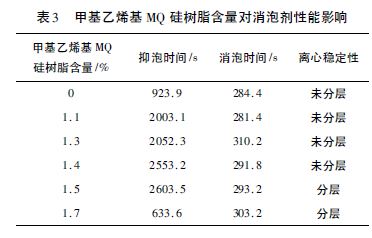

脂的含量對有機硅消泡劑有很大影響。甲基乙烯基MQ 硅樹脂含量對有機硅消泡劑的性能影響如表3所示。綜合考慮，甲基乙烯基MQ 硅樹脂的最優含量為1．4wt%。

2． 4 乳化劑對消泡劑性能的影響

硅膏與起泡體系互不相溶，為了使其能夠在起泡體系表面迅速鋪展和分散，需要對硅膏進行乳化。因此要考慮乳化劑與硅膏具有接近的HLB 值，且Span60 和Tween60 非離子型乳化劑發泡能力低，不會影響電廠脫硫過程，同時二者和二甲基硅油都是具有支鏈結構的有機聚合物，乳化過程中三者可以有效結合，降低乳化過程中固－ 液界面能量，提高乳化效果。因此，選擇Span60 和Tween60 作為復合乳化劑。

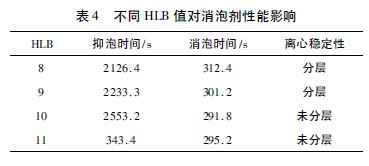

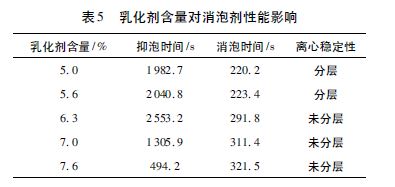

乳化劑HLB 值對有機硅消泡劑的性能影響如表4所示，乳化劑含量對有機硅消泡劑的性能影響如表5 所示。

從表4 可知，有機硅消泡劑的消、抑泡性能隨著乳化劑HLB 值的增加呈先增加后降低趨勢。當乳化劑HLB 值等于10 時，復合乳化劑與硅膏具有相近的HLB 值，從而形成了消、抑泡性能和穩定性都較好的消泡劑乳液，所以復合乳化劑最優HLB 值為10。

從表5可知，有機硅消泡劑隨著乳化劑含量增加其穩定性明顯增強，但是消泡劑抑泡性能隨著乳化劑含量增加而先增強后減弱，消泡性能隨著乳化劑含量增加而持續減弱，當乳化劑含量為6． 3wt%，消泡劑具有最優性能。綜合考慮，乳化劑的最優含量為6． 3wt%。
