1．1 試劑

端含氫硅油(PHMS)，活潑氫質量分數為0．1％，工業品，嘉興聯合化工；烯丙基聚氧乙烯聚氧丙烯醚(M20)，工業品，自制；氯鉑酸，分析純，廣東汕頭市精細化學品有限公司；有機脂肪酸，分析純，上海精細化學品有限公司。

1．2硅氫加成和酯化反應

烯丙醇聚醚和含氫硅油在嚴格控水的條件下，通入氮氣，滴加端氫基含氫硅油，溶劑為甲苯、二甲苯等油相溶劑的一種或幾種。在通氮并回流冷凝下攪拌加熱條件下，加入催化劑為氯鉑酸的異丙醇溶液，控制滴加速度和加入總量，直到反應結束。

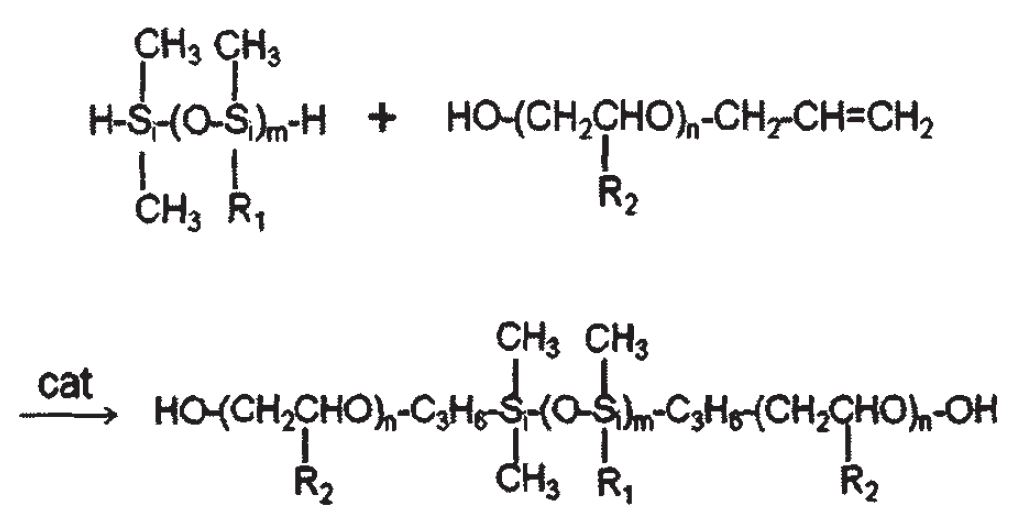

反應結構式為：

其中，n=6～20，m=10～20；Rl為一CH3或一C6Hs，R2為一CH3或一H。

在上述的聚醚改性有機硅油中加入有機酸，酯化溫度控制在125～130℃；加入質量為總反應物0．3％左右的催化劑對甲苯磺酸。在吹氮環境下進行攪拌，通過酸值檢測反應進程。用羥值檢查和紅外儀器驗證反應產物的酯化程度。

1．3 測試

濁點測試，參照GB／T 5559—1993；不飽和度μ，參照GB／T 12008．7-1992聚醚多元醇中不飽和度的測定；羥值測試，參照GB／T 7383—2007；含水量測定，參照GB／T11275～2007；消泡抑泡性能測試，參照ASTM—D892—46T標準方法5；GPC分析：LC一10AT液相色譜儀、RID-10A示差折光檢測器、10EaA凝膠色譜柱(大連依力特)，測定產物平均分子質量以及交聯物含量。
