概述
LSP24系列雙閥板四通快速換向閥由于結構簡單、運動件少、盤閥板與密封圈無相對磨擦，所以密封可靠、動作時間短、無泄漏、工作壽命長。該閥的許多優點正適合采用蓄熱式燃燒系統的各種爐窯，用以完成集中換向等功能。
執行標準
LS系列盤式快速換向閥、切斷閥 Q/320211AUK01-2011。
主要技術參數
規格范圍 | 200~1200mm | 單程動作時間 | <2 s |
適用介質 | 空氣、煤氣、煙氣 | 許用環境溫度 | -10~+60℃ |
許用介質壓力 | <0.012MPa | 驅動介質壓力 | 壓縮空氣或氮氣0.4-0.6MPa |
許用介質溫度 | -10~+250℃ | 執行機構形式 | 氣缸 |

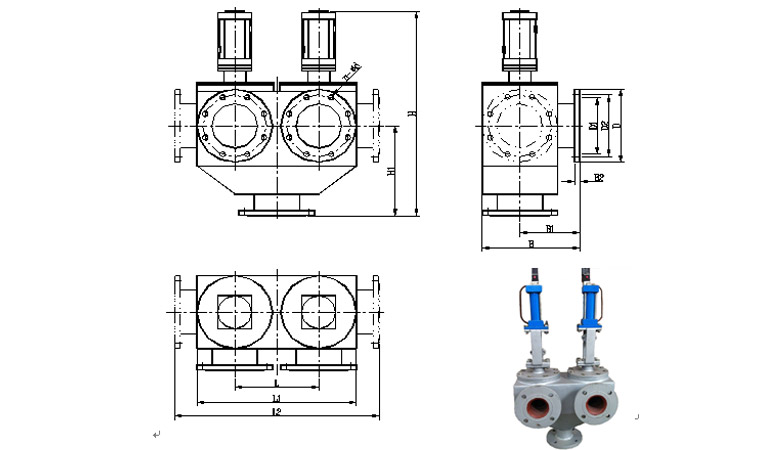

外形圖及連接尺寸
規格 | L1 | L2 | L3 | L4 | L5 | H1 | H2 | H3 | H4 |
DN200 | 400 | 840 | 400 | 600 | 350 | 300 | 700 | 1100 | 1450 |
DN300 | 600 | 1240 | 700 | 800 | 450 | 350 | 850 | 1350 | 1924 |
DN400 | 800 | 1640 | 900 | 1000 | 550 | 400 | 1000 | 1600 | 2274 |
DN500 | 900 | 1840 | 1000 | 1100 | 600 | 450 | 1150 | 1850 | 2634 |
DN600 | 1000 | 2040 | 1100 | 1200 | 650 | 500 | 1300 | 2100 | 2934 |
DN700 | 1100 | 2240 | 1200 | 1310 | 700 | 580 | 1480 | 2380 | 3284 |
DN800 | 1200 | 2440 | 1300 | 1410 | 750 | 630 | 1630 | 2630 | 3644 |
DN900 | 1300 | 2640 | 1400 | 1510 | 800 | 700 | 1800 | 2900 | 3974 |
DN1000 | 1400 | 2840 | 1500 | 1610 | 850 | 750 | 1950 | 3150 | 4304 |
DN1200 | 1600 | 3240 | 1700 | 1810 | 950 | 800 | 2200 | 3600 | 4695 |
規格 | H5 | D1 | D2 | K | S | m | t | n | d |
DN200 | 16 | 320 | 280 | 3 | 300 | 8 | 30 | 8 | 18 |
DN300 | 16 | 440 | 395 | 3 | 350 | 8 | 30 | 12 | 23 |
DN400 | 20 | 540 | 495 | 3 | 400 | 8 | 34 | 16 | 23 |
DN500 | 24 | 645 | 600 | 3 | 450 | 8 | 34 | 16 | 23 |
DN600 | 24 | 755 | 705 | 3 | 500 | 8 | 34 | 20 | 26 |
DN700 | 28 | 860 | 810 | 3 | 550 | 8 | 34 | 24 | 26 |
DN800 | 28 | 975 | 920 | 3 | 600 | 8 | 34 | 24 | 30 |
DN900 | 30 | 1075 | 1020 | 3 | 650 | 8 | 34 | 24 | 30 |
DN1000 | 30 | 1175 | 1120 | 3 | 700 | 8 | 34 | 28 | 30 |
DN1200 | 30 | 1375 | 1320 | 3 | 800 | 8 | 34 | 32 | 30 |
注：進、出口方向可根據用戶要求靈活組合，若未在訂貨時聲明，則按（基本）圖所示制造。
閥門流量系數C值
規格DN(mm) | 200 | 300 | 400 | 500 | 600 |
流量系數C | 2300 | 3900 | 7400 | 11500 | 17000 |
規格DN(mm) | 700 | 800 | 900 | 1000 | 1200 |
流量系數C | 23900 | 31900 | 41000 | 49000 | 73000 |
安裝須知
1、LSP24系列閥門安裝接管時介質流向必須與閥門流向標志一致。
2、閥門安裝時氣缸必須處于垂直狀態。
3、閥門安裝時周圍需留出足夠的操作空間。
4、法蘭連接尺寸標準：GB9119-2000、PN0.6MPa、RF系列。
注意事項
1、輸送介質所含的塵土及硬質細粒不大于100mg/m3；
2、當輸送介質含腐蝕性氣體時，訂貨時需特別注明。
3、驅動氣缸的壓縮空氣應經氣動三大件處理后接入，正常工作壓力處于0.4－0.6MPa之間。
4、當環境溫度低于4℃時，應對壓縮空氣干燥處理或使用不含水氮氣。
5、油霧器內不得缺潤滑油（長江以南地區30#機械油，長江以北地區15#機械油）。
維護保養
| 保養項目 | 閥桿 | 油霧器 | 位置開關 | 閥桿密封圈 | 閥板密封圈 | 閥體內腔 |
保養內容 | 涂潤滑油 | 加油 | 檢查、緊固 | 檢查、更換 | 檢查、更換 | 清灰 |
保養周期 | 一周 | 一周 | 一月 | 二月 | 二月 | 六月 |
電控接線圖
LSP24系列
換向閥、快切閥設備主要應用企業：
酒鋼集團蘭泰公司榆中鋼鐵廠、大連金牛股份有限公司中型材廠、邯鄲縱橫鋼鐵有限公司、寧夏恒力集團有限公司、常州中興建材廠(中天鋼鐵)；浙江衢州元立金屬制品有限公司、江陰蝙蝠金屬制品有限公司、西寧特殊鋼股份有限公司（棒材）、唐山安泰鋼鐵有限公司、江陰華西熱帶廠、北方重工集團特鋼公司、漢中鋼鐵有限公司熱軋帶鋼、江蘇長強鋼鐵有限公司、無錫新三洲鋼業有限公司、無錫帆勇液壓管有限公司、襄汾縣新金山特鋼有限公司；
換向閥、快切閥設備主要選用單位：
中冶賽迪工業爐有限公司；中冶東方工程技術有限公司；中冶華天南京工業爐有限公司；中冶南方（武漢）威仕工業爐有限公司；中冶東方工程技術有限公司秦皇島研究設計院；中冶東方工程技術有限公司包頭貝瑞工業爐分公司、寶鋼設計院；北京科技大學；北京金信合達能源科技有限公司；鞍鋼設計院，首鋼設計院；黑龍江省冶金設計規劃院；北京賽恩立特工程技術有限公司；天津賽洋工業爐有限公司等、鄭州中能科技發展有限公司、天津市洪瑞節能設備有限公司。
